Vanwege een aantal vragen over mijn digiscoping ervaringen, heb ik bij het vervaardigen van mijn laatste adapter een aantal foto’s gemaakt. Deze adapter heb ik gemaakt voor het 32x oculair. Ik heb ook nog een adapter voor mijn 20-60 zoom oculair, die is ongeveer hetzelfde alleen de buis is wat langer en deze buis bevat gaten voor het instellen van de vergroting.

Indien u ook een eigen adapter wilt gaan maken, kijk wel uit wat u doet, want het is niet zonder risico. Zorg dat er geen lijmresten op de lens van het oculair komt of dat de lens beschadigd wordt. Dek de lens daarom af met een stukje karton of iets dergelijks.Indien u alles zorgvuldig doet en met verstand dan kan er eigenlijk weinig mis gaan.

Deze methode is eigenlijk alleen geschikt voor camera’s met uitwendige zoomconstructie, want de afstand tussen de lens van de camera moet zo klein mogelijk zijn om vignettering zo veel mogelijk te voorkomen.

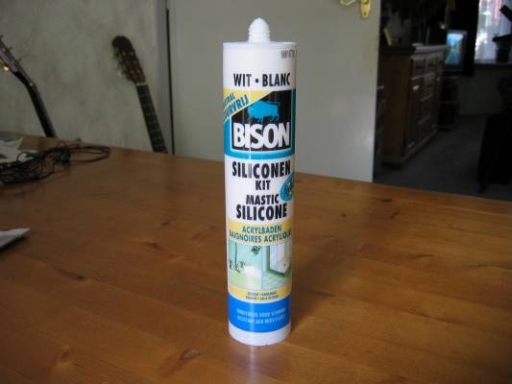

Het belangrijkste onderdeel is de buis die om het oculair komt. Hiervoor heb ik een siliconenkitspuit gebruikt, die toevallig de juiste afmeting heeft voor het oculair van de Kowa TSN-823. De diameter van mijn oculair is 45 mm en de binnendiameter en buitendiameter van de buis is resp. 46,5 en 48 mm.

Nu is het een kwestie van passen en meten. Voor de binnenring heb ik een PVC stukje genomen, wat gebruikt wordt voor de riolering. De andere ringen zijn afkomstig van de siliconenkitspuit. Met een scherp mesje heb ik het zo gemaakt dat de camera er goed op valt.

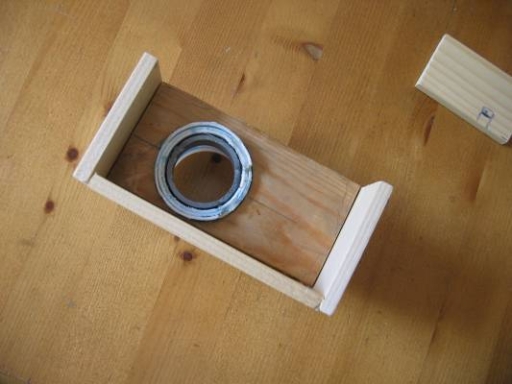

Een belangrijk onderdeel is ook de plank waar de camera op rust, maak hierin een gat voor de lens van de camera. Door dit gat komt de buis die om het oculair komt.

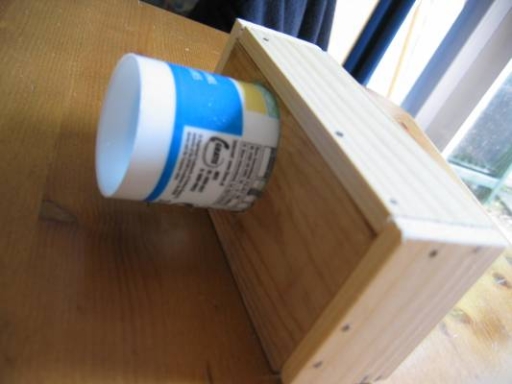

Indien alles op maat gemaakt is kunnen de componenten aan elkaar worden bevestigd door middel van tweecomponentenlijm. Zodra de lijm uitgedroogd is kan het eerste latje onder de plank worden getimmerd. Als dat gedaan is, dan kunt u nu al uw eerste foto’s gaan maken. Indien er vignettering optreed (dus donkere randen rond het beeld) moet u de buis nog wat inkorten met een vijl.

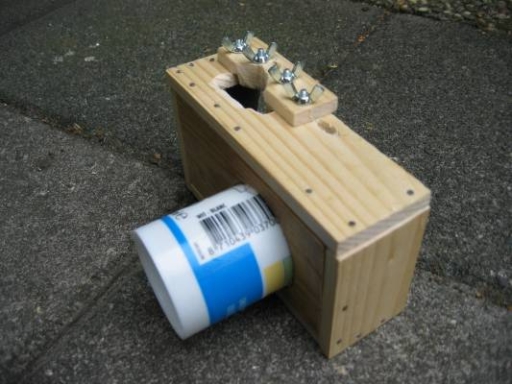

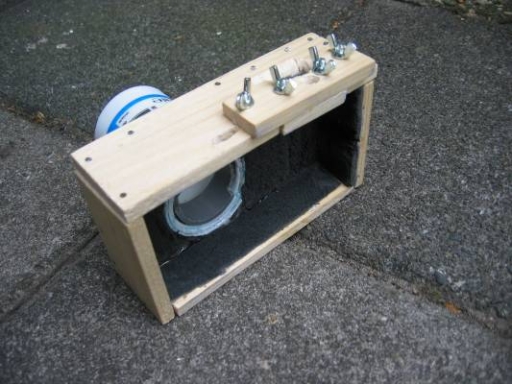

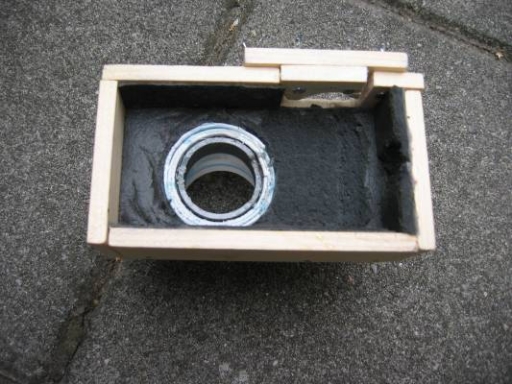

Als u tevreden bent over de resultaten dan kunt u de andere latjes om de plank timmeren. Voor de bevestiging van een draadontspanner heb ik bovenop het kastje nog een extra latje gemaakt. Tenslotte heb ik in het kastje opvult met stof zodat de camera nog wat beter in het kastje kwam te liggen.

Voor de finishing touch heb ik een spuitbus met groene verf gebruikt, zodat het geheel er uitziet als een echte adapter.

Ik denk dat ik zo wel heel wat vragen beantwoord heb, want de foto’s maken veel duidelijk, lijkt me en anders hoor ik het wel weer. Veel succes en wees creatief.
